TABELLA DI CORRISPONDENZA GAS/LIQUIDO
| Gas | Kcal/Kg * Temp. °C ** | mc di gas a 15°C e 98067 Pa | litri di liquido | peso in Kg |
| An.de carbonica | 83,2 (1) | 1 | 1,529 | 1,814 |
| (CO2) | -78,5 | 0,654 | 1 | 0,793 |
| 0,551 | 1,261 | 1 | ||
| Azoto | 47,5 | 1 | 1,418 | 1,147 |
| (N2) | -195,8 | 0,705 | 1 | 0,809 |
| 0,872 | 1,236 | 1 | ||
| Argon | 39,1 | 1 | 1,172 | 1,636 |
| (Ar) | -185,9 | 0,853 | 1 | 1,396 |
| 0,611 | 0,716 | 1 | ||
| Ossigeno | 50,9 | 1 | 1,147 | 1,311 |
| (O2) | -183,0 | 0,872 | 1 | 1,142 |
| 0,763 | 0,876 | 1 | ||
| * calore latente di vaporizzazione alla temperatura di ebollizione; (1) al punto triplo ** temperatura di ebollizione a 1 ata ca. | ||||
CONVERSIONE TEMPERATURE
| Unità di | ° F | ° C | ° K |
| misura | (Fahreneith) | (Centigradi) | (Kelvin) |
| ° F | 1 | (°F-32)/1,8 | (°F+459,7)/1,8 |
| ° C | 1,8 °C + 32 | 1 | °C + 273,16 |
| ° K | 1,8 °K - 459,7 | °K - 273,16 | 1 |
CORRISPONDENZA TRA TEMPERATURA DI RUGIADA E
CONTENUTO DI UMIDITA'
| °C | v.p.m. | gr/mc | °C | v.p.m. | gr/mc |
| -80 | 0,55 | 0,00042 | -38 | 158,00 | 0,12600 |
| -78 | 0,74 | 0,00058 | -36 | 196,00 | 0,16000 |
| -76 | 1,02 | 0,00081 | -34 | 246,00 | 0,20000 |
| -74 | 1,38 | 0,00110 | -32 | 304,00 | 0,25000 |
| -72 | 1,86 | 0,00150 | -30 | 378,00 | 0,30000 |
| -70 | 2,54 | 0,00210 | -28 | 470,00 | 0,37000 |
| -68 | 3,40 | 0,00280 | -26 | 570,00 | 0,46000 |
| -66 | 4,65 | 0,00370 | -24 | 690,00 | 0,56000 |
| -64 | 6,15 | 0,00500 | -22 | 840,00 | 0,70000 |
| -62 | 8,00 | 0,00660 | -20 | 1020,00 | 0,96000 |
| -60 | 10,50 | 0,00850 | -18 | 1325,00 | 1,14000 |
| -58 | 14,00 | 0,01100 | -16 | 1557,00 | 1,33000 |
| -56 | 18,20 | 0,01500 | -14 | 1854,00 | 1,57000 |
| -54 | 23,60 | 0,01900 | -12 | 2188,00 | 1,84000 |
| -52 | 30,60 | 0,02400 | -10 | 2590,00 | 2,16000 |
| -50 | 39,00 | 0,03200 | -8 | 3038,00 | 2,52000 |
| -48 | 50,00 | 0,04000 | -6 | 3577,00 | 2,94000 |
| -46 | 63,00 | 0,05000 | -4 | 4191,00 | 3,42000 |
| -44 | 82,00 | 0,06400 | -2 | 4890,00 | 3,96000 |
| -42 | 104,00 | 0,08000 | 0 | 5700,00 | 4,58000 |
| -40 | 128,00 | 0,10000 | 2 | 6680,00 | 5,33000 |
CONVERSIONE PRESSIONI (1 Pa = 1 N/mq)
| Unità di | Pa | bar | Kg/cmq | atm | Torr | mCH2O |
| misura | ||||||
| -5 | -5 | -6 | -3 | -4 | ||
| Pa | 1 | 10 | 1,0197x10 | 9,8692x10 | 7,5006x10 | 1,0197x10 |
| 5 | -1 | 2 | 1 | |||
| bar | 10 | 1 | 1,0197 | 9,8692x10 | 7,5006x10 | 1,0197x10 |
| 4 | -1 | -1 | 2 | |||
| Kg/cmq | 9,8067x10 | 9,8067x10 | 1 | 9,6784x10 | 7,3556x10 | 10 |
| 5 | 2 | 1 | ||||
| atm | 1,0133x10 | 1,0133 | 1,0332 | 1 | 7,6000x10 | 1,0332x10 |
| 2 | -3 | -3 | -3 | -2 | ||
| Torr | 1,3332x10 | 1,3332x10 | 1,3595x10 | 1,3158x10 | 1 | 1,3595x10 |
| 3 | -2 | -1 | -2 | 1 | ||
| mCH2O | 9,8067x10 | 9,8067x10 | 10 | 9,6784x10 | 7,3556x10 | 1 |
PROPRIETA' FISICHE DELL'ANIDRIDE CARBONICA LIQUIDA
| Temperatura | Pressione | Peso | specifico | Calore latente | Temperatura |
| (°C) | (bar ass.) | fase liquida | vapore saturo | di vaporiz.one | assoluta |
| (Kg/lt) | (Kg/mc) | (Kcal/Kg) | (°K) | ||
| 31 | 73,51 | 0,4639 | 463,9 | 0,00 | 304,16 |
| 30 | 71,92 | 0,5564 | 334,4 | 15,05 | 303,16 |
| 25 | 64,32 | 0,7058 | 240,0 | 28,53 | 298,16 |
| 20 | 57,33 | 0,7707 | 190,2 | 37,10 | 293,16 |
| 15 | 50,93 | 0,8179 | 158,0 | 43,07 | 288,16 |
| 10 | 45,06 | 0,8580 | 133,0 | 48,09 | 283,16 |
| 5 | 39,72 | 0,8931 | 113,0 | 52,35 | 278,16 |
| 0 | 34,85 | 0,9248 | 96,3 | 56,13 | 273,16 |
| -5 | 30,45 | 0,9538 | 82,4 | 59,50 | 268,16 |
| -10 | 26,47 | 0,9808 | 70,5 | 62,51 | 263,16 |
| -15 | 22,89 | 1,0061 | 60,2 | 65,26 | 258,16 |
| -20 | 19,67 | 1,0299 | 51,4 | 67,79 | 253,16 |
| -25 | 16,81 | 1,0526 | 43,8 | 70,14 | 248,16 |
| -30 | 14,27 | 1,0742 | 37,0 | 72,37 | 243,16 |
| -35 | 12,02 | 1,0949 | 31,2 | 74,51 | 238,16 |
| -40 | 10,05 | 1,1150 | 26,2 | 76,58 | 233,16 |
| -45 | 8,33 | 1,1345 | 21,8 | 78,59 | 228,10 |
| -50 | 6,84 | 1,1535 | 18,1 | 80,56 | 223,16 |
| -55 | 5,55 | 1,1721 | 14,8 | 82,5 | 218,16 |
| -56,6 | 5,18 | 1,1779 | 13,8 | 83,12 | 216,50 |
PROPRIETA' FISICHE DELL'ANIDRIDE CARBONICA SOLIDA
| Temperatura (°C) | Pressione (bar ass.) | Peso fase solida | specifico vapore saturo | Calore di sublimazione | Temperatura |
| (Kg/mc) | (Kg/mc) | (Kcal/Kg) | (°K) | ||
| -56,6 | 5,18 | 1512,9 | 13,840 | 129,88 | 216,56 |
| -60,0 | 4,10 | 1521,9 | 10,970 | 131,35 | 213,16 |
| -65,0 | 2,87 | 1534,6 | 7,740 | 133,38 | 208,16 |
| -70,0 | 1,98 | 1546,1 | 5,390 | 134,90 | 203,16 |
| -75,0 | 1,34 | 1556,5 | 3,710 | 136,13 | 198,16 |
| -78,9 | 0,98 | 1564,0 | 2,740 | 136,89 | 194,26 |
| -80,0 | 0,90 | 1566,1 | 2,510 | 137,08 | 193,16 |
| -85,0 | 0,58 | 1574,8 | 1,672 | 137,88 | 188,16 |
| -90,0 | 0,37 | 1582,2 | 1,087 | 138,57 | 183,16 |
| -95,0 | 0,23 | 1588,9 | 0,693 | 139,19 | 178,16 |
| -100,0 | 0,14 | 1595,2 | 0,428 | 139,77 | 173,16 |

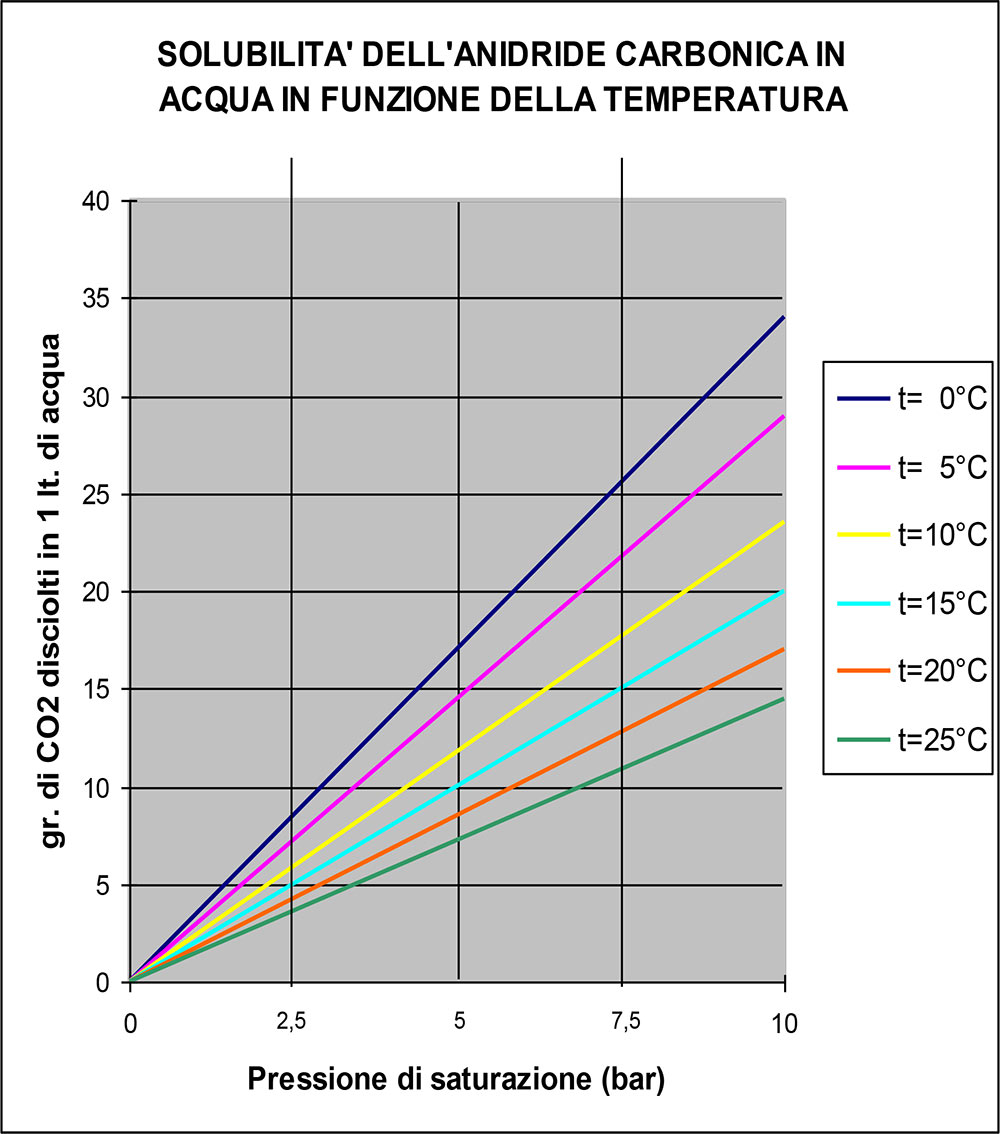

SOLUBILITA' DELL'ANIDRIDE CARBONICA IN
ACQUA IN FUNZIONE DELLA TEMPERATURA
TABELLA DELLE QUANTITA' REALI DEI GAS
COMPRESSI CONTENUTO NEI RECIPIENTI
(mc. riferiti a 15° e 735,5 mm. C Hg)
Capacità geometrica delle bombole in lt. | Ossigeno Idrogeno Elio | Argon | Azoto | ITAMIX |
|
| PRESSIONE DI | CARICA (bar) | |
| 200 | 200 | 200 | 200 |
40 ( da 38 a 42 lt.) | 8,80 | 9,00 | 8,50 | 9,30 |
50 ( da 48 a 52 lt.) | 11,00 | 11,00 | 10,60 | 11,60 |
TABELLA DELLE QUANTITA' DI GAS
LIQUEFATTO CONTENUTO NEI RECIPIENTI
Capacità geometrica delle bombole in lt. | ITAMIX Ar 70%+He 30% | ITAMIX Ar 30%+He 70% | Carbaz o Carbos30 CO2 30%+N2 o O2 70% | Carbaz 70 CO2 70%+N2 30% |
|
| PRESSIONE DI | CARICA (bar) | |
| 200 | 200 | 150 | 30 |
40 ( da 38 a 42 lt.) | 8,80 | 8,00 | 7,00 | 1,50 |
50 ( da 48 a 52 lt.) | ------- | -------- | 8.75 | 1,87 |
Nuova colorazione ogive bombole di gas secondo UNI EN 1089-3
Raccordi delle valvole in relazione ai gruppi di gas
I raccordi delle valvole delle bombole sono disciplinati da Norme Ministeriali in base alle quali
i gas vengono suddivisi nei seguenti gruppi:
| GRUPPO I° | Acetaldeide liquida - Acido solfidrico - Butano - Butadiene - Ciclopropano - Cloruro di etile - Cloruro di metile - Etano - Cloruro di vinile - Idrogeno - Ossido di carbonio- Metano - Isobutano - Ossidodi etilene - Propano - Propilene - Etilene - Etere metilico - Etere metilvinilico |
| GRUPPO II° | Anidride carbonica - Anidride solforosa - Bromuro di metile - Diclorodifluoroetano - Tetrossido di azoto - Esafloruro di zolfo - Ossicloruro di carbonio (fosgene) - Ossigeno |
| GRUPPO III° | Ammoniaca - Etilammina - Metilammina |
| GRUPPO IV° | Acido cinidrico anidro - Acido fluoridrico - Fluoruro di boro - Cloro |
| GRUPPO V° | Azoto |
| GRUPPO VI° | Aria |
| GRUPPO VII° | Acetilene disciolto |
| GRUPPO VIII° | Gas rari (Argon - Elio - Neon - Kripton - Xeno) |
| GRUPPO IX° | Protossido di azoto |
I raccordi delle bombole contenenti miscele di gas devono seguire le Norme Integrative in base
alla loro caratteristica saliente.
Nel seguente prospetto sono indicate le caratteristiche dei rispettivi raccordi:
Gruppo
| Diametro della vite in mm. | Senso della filettatura | Numero di filetti per pollice | |
Maschio | Femmina | |||
I° | 20,00 | ---- | Sinistrorso | 14 |
II° | 21,70 | ---- | Destrorso | 14 |
III° | 30,00 | ---- | Sinistrorso | 14 |
IV° | 25,40 | ---- | Destrorso | 8 |
V° | ---- | 21,70 | Destrorso | 14 |
VI° | 30,00 | ---- | Destrorso | 14 |
VII° | attacco | a pressione | ||
VIII° | ---- | 24,51 | Destrorso | 14 |
IX° | 16,66 | ---- | Destrorso | 19 |
